Модуль NIBE FLM является частью семейства энергоэффективного отопительного оборудования NIBE нового поколения. Устройство специально разработано для повышения эффективности работы системы отопления на базе теплого насоса с целью снабжения помещения экономичным теплом. NIBE FLM — хорошая альтернатива системам рекуперации тепла.
NIBE FLM – это специальный модуль для обработки отработанного воздуха, основной принцип работы которого заключается в отборе тепла из вентиляционного воздуха с последующим возвращением его в тепловой насос. Вентилятор, вытягивая воздух из помещения, обеспечивает тем самым принудительную вентиляцию. Полученное от вентиляционного вытяжного (отработанного) воздуха тепло практически полностью используется для отопления и ГВС, тем самым повышая эффективность работы теплового насоса. В моменты, когда тепловой насос не работает, отобранная энергия передается через коллектор грунту, осуществляя его регенерацию, т.е. аккумулируется в земле.
Модуль FLM предназначен для совместной работы со следующими тепловыми насосами:
- NIBE F1145 / NIBE F1245
- NIBE F1155 / NIBE F1255
- NIBE F1126 / NIBE F1226
- NIBE F1345

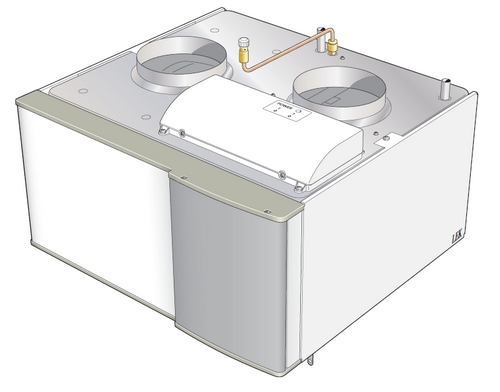

NIBE FLM
Преимущества NIBE FLM:
- Возможность совместной работы с практически любым геотермальным тепловым насосом независимо от мощности.
- Простота монтажа.
- При установке совместно с NIBE F1145/ NIBE F1245, NIBE F1155 / NIBE F1255, NIBE F1345 предусмотрена возможность считывания данных модуля NIBE FLM через дисплей теплового насоса.
- Очень низкий уровень шума.
- Обеспечивает вытяжную вентиляцию с отбором тепла и его полным дальнейшим использованием.
- Сокращает необходимую длину грунтового коллектора.
Технические показатели
| Тип | Единицы измерения |
Значение |
| Высота | мм | 400 |
| Ширина | мм | 600 |
| Глубина | мм | 625 |
| Вес нетто | кг | 60 |
| Напряжение питающей сети | 230 V 50 Hz | |
| Номинальная мощность вентилятора | Вт | 225 |
| Номинальная мощность циркуляционного насоса | Вт | 95 |
| Максимальный расход воздуха | м3/час | прибл. 400 |
| Максимальная охлаждающая мощность | кВт | 2,3 |
| Класс степени защиты IP | IP 21 | |
| Уровень акустической мощноти | дБ(А) | 38-48 |
| Уровень акустической мощности в котельном помещении | дБ(А) | 34-44 |

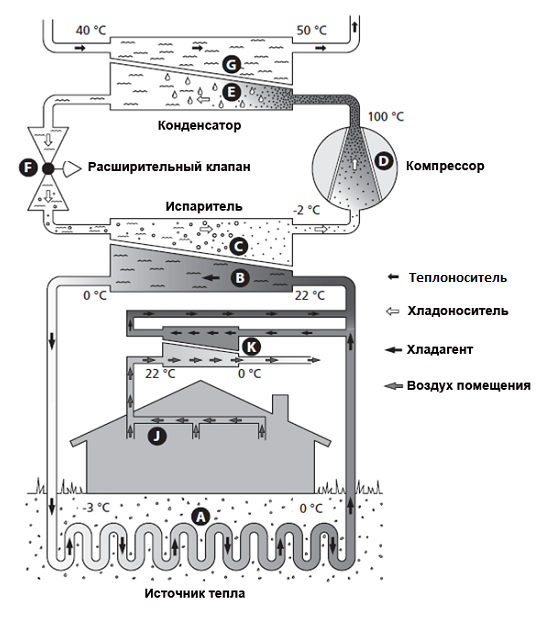

Как работает вентиляционный модуль в системе отопления и ГВС
Модуль для обработки отработанного воздуха использует обработанное тепло из вентиляционной системы помещения для разогрева рассола.
Контур рассола:
А. В земляном коллекторе антифриз (рассол) циркулирует от теплового насоса к источнику тепла (земле/горной породе/водоему). Энергия из источника тепла накапливается для нагревания рассола на несколько градусов, приблизительно от –3°C до 0°C.
B. Затем коллектор направляет рассол к испарителю теплового насоса. Здесь рассол отдает тепловую энергию, и температура снижается на несколько градусов. Потом жидкость возвращается к источнику тепла для повторного отбора энергии.
Контур хладагента:
С. В замкнутой системе теплового насоса циркулирует другая жидкость — хладагент, который также проходит через испаритель. Хладагент имеет очень низкую температуру кипения. В испарителе хладагент отбирает тепловую энергию от рассола и начинает кипеть.
D. Образовавшийся в процессе кипения газ направляется в компрессор с электрическим приводом. При сжатии газа, давление повышается, и температура газа значительно возрастает — от 5°C до прибл. 100 °C.
E. Из компрессора газ нагнетается в теплообменник (конденсатор), где он отдает тепловую энергию системе отопления и ГВС дома. После этого газ охлаждается и снова конденсируется в жидкость.
F. Поскольку давление остается высоким, хладагент проходит через расширительный клапан, где давление падает настолько, что температура хладагента возвращается к первоначальному значению. Хладагент завершил полный цикл. Он снова направляется в испаритель, и процесс повторяется.
Контур теплоносителя:
G. Тепловая энергия, выделяемая хладагентом в конденсаторе, отбирается теплоносителем, который нагревается до 35 °C (температура в системе).
Вентиляция:
J. Теплый воздух переносится из комнат в тепловой насос через вентиляционный модуль.
K. Вентилятор направляет воздух в теплообменник модуля обработки отработанного воздуха. Здесь воздух отдает тепловую энергию антифризу (рассолу), и температура значительно понижается. Затем холодный воздух выбрасывается из здания.
