NIBE F1126 – современный геотермальный тепловой насос, предназначенный для снабжения экономичным теплом небольших зданий – жилых домов, коммерческих и промышленных объектов. Серия доступна в трех моделях – 5 кВт, 6 кВт, 8 кВт и 12 кВт.
NIBE F1126 — это упрощенная версия модели NIBE F1145. Являясь более дешевой, модель NIBE F1126 обладает таким же качеством исполнения, стабильностью работы и надежностью как и свой более технически «продвинутый» собрат. Отличия NIBE F1126 от NIBE F1145 заключаются в отсутствие нескольких опций, невозможностью подключать дополнительное оборудование, цветной дисплей заменен на монохромный.
NIBE F1126 отличается рекордной малошумностью работы. Модель имеет строгий нестареющий дизайн и габариты, позволяющие производить установку как в специальных помещениях, так и в жилых зонах – прихожей, кухне, холле.
В NIBE F1126 объединены развитая интеллектуальная система управления с погодозависимой автоматикой, высокоэффективный холодильный контур, ступенчатый резервный погружной нагреватель мощностью до 9 кВт, высокоэффективные циркуляционные насосы, система безопасности и другие компоненты. Все это обеспечивает высокое качество исполнения теплового насоса и гарантирует согласованную работу всей системы.
Высокая температура подачи теплоносителя (до 63°С) обеспечивает множество схем применения, простоту и экономичность подключения к устройствам распределения тепла (теплым полам, радиаторам, фанкойлам, теплообменникам и т.д.).
Крупный TFT дисплей служит простым и наглядным средством управления, в том числе и на русском языке, включает справочную информацию и рекомендации при возникновении неисправностей в системе.
Источником тепла могут служить геотермальные, грунтовые и водные ресурсы. Однако, при использовании грунтовых вод для обеспечения долговечности системы необходима установка промежуточного теплообменника и устройcтва EXC 40.
С помощью дополнительного устройства NIBE FLM возможно обеспечить принудительную вентиляцию, которая добавит тепло к геотермальному контуру, а так же обеспечит здоровый микроклимат в помещении.
Преимущества NIBE F1126
Модельный ряд мощностью 6 кВт, 8 кВт и 11 кВт.
- Экономичное решение для объектов с малой площадью отопления – жилых, коммерческих и производственных объектов.
Энергоэффективность и долговечность:
- Коэффициент теплопроизводительности (СОР) увеличен до 4,7 при 0/35°C согласно EN 255.
- Высокотемпературный диапазон – температура подающего трубопровода до 70 °C с погружным водонагревателем, температура возврата – 56 °C.
- Реле плавного пуска компрессора.
- Отдельный корпус для компрессора и циркуляционных насосов, обеспечивающий надежную эксплуатацию и пониженный уровень шума.
Комплектация и гибкость системы:
- Встроенный погружной электронагреватель, возможность управления горячей водой.
- Новый блок TFT дисплея с интуитивно-понятным интерфейсом и русскоязычной поддержкой.
- Календарь и часы для планирования настроек управления.
Удобство эксплуатации и обслуживания:
- Компактные габариты позволяют производить установку в любых помещениях – как в технических помещениях, так и в жилых зонах – кухне, холле, прихожей.
- NIBE F 1126 построен на прочной раме с легкоснимаемыми панелями для облегчения доступа при монтаже и техническом обслуживании.
- Быстросъемный компрессорный модуль.
- Низкий уровень шума.
Классический, элегантный дизайн
Технические показатели
F1126 |
|||||
| Тип | Единицы измерения | 5 | 6 | 8 | 12 |
| Данные выходной мощности при норм. потоке согласно EN 255 (относится к производительности теплового насоса, за искл.циркуляционных насосов) |
|||||
| 0/35 | |||||
| Номинальная выходная мощность | кВт | 4,71 | 5,79 | 7,72 | 11,62 |
| Мощность охлаждения | кВт | 3,67 | 4,52 | 6,13 | 9,16 |
| Электрическая мощность | кВт | 1,04 | 1,27 | 1,59 | 2,46 |
| Коэффициент теплопроизводительности (COP) | 4,53 | 4,56 | 4,85 | 4,72 | |
| 0/50 | |||||
| Номинальная выходная мощность | кВт | 3,60 | 4,55 | 6,42 | 10,94 |
| Мощность охлаждения | кВт | 2,45 | 3,13 | 4,57 | 7,70 |
| Электрическая мощность | кВт | 1,15 | 1,42 | 1,86 | 3,24 |
| Коэффициент теплопроизводительности (COP) | 3,12 | 3,20 | 3,46 | 3,38 | |
| Данные выходной мощности по стандарту EN 14511 | |||||
| 0/35 | |||||
| Номинальная выходная мощность | кВт | 4,41 | 5,49 | 7,37 | 11,52 |
| Электрическая мощность | кВт | 1,08 | 1,31 | 1,65 | 2,68 |
| Коэффициент теплопроизводительности (COP) | кВт | 4,09 | 4,17 | 4,46 | 4,30 |
| 0/45 | |||||
| Номинальная выходная мощность | кВт | 3,69 | 4,62 | 6,43 | 10,88 |
| Электрическая мощность | кВт | 1,14 | 1,40 | 1,83 | 3,14 |
| Коэффициент теплопроизводительности (COP) | кВт | 3,25 | 3,31 | 3,51 | 3,46 |
| Дополнительная мощность | кВт | 1/2/3/4/5/6/7 (с возможностью переключения на 2/4/6/9) |
|||
| Электрические параметры: | |||||
| Номинальное напряжение | 400 В 3 NAC 50 Гц | ||||
| Макс. рабочий ток, компрессор (включая систему управления и циркуляционные насосы) |
Среднеквадр. значение силы тока |
9,5 | 4,6 | 6,6 | 9 |
| Пусковой ток | Среднеквадр. значение силы тока |
23 | 18 | 23 | 29 |
| Мощность, насос для рассола | кВт | 80—140 | 80—140 | 80—140 | 130—250 |
| Мощность, насос для теплоносителя | кВт | 50—80 | 50—80 | 50—80 | 80—140 |
| Класс степени защиты IP | IP 21 | ||||
| Контур хладагента: | |||||
| Тип хладагента | R407C | ||||
| Масса кг | 0,9 | 0,9 | 1,1 | 1,2 | |
| Значение отсечения для реле высокого давления | бар | 29 | |||
| Разность давлений для реле высокого давления | бар | -7 | |||
| Значение отсечения для реле низкого давления | бар | 1,5 | |||
| Разность давлений для реле низкого давления | бар | 1,5 | |||
| Контур рассола: | |||||
| Макс. давление в системе рассола | бар | 3 | |||
| Мин. поток | л/с | 0,18 | 0,22 | 0,3 | 0,43 |
| Номинальный поток | л/с | 0,22 | 0,3 | 0,42 | 0,64 |
| Доступ. внешнее давл. при номин. | кПа | 57 | 49 | 39 | 57 |
| Мин. темп. отводимого рассола °C | -10 | ||||
| Контур теплоносителя: | |||||
| Макс.давление в системе теплоносителя | 4 | ||||
| Мин.поток | л/с | 0,07 | 0,09 | 0,12 | 0,18 |
| Номинальный поток | л/с | 0,09 | 0,13 | 0,16 | 0,25 |
| Доступное внеш. давление при номинальном потоке | кПа | 54 | 53 | 47 | 57 |
| Выходная мощность шумов | дБ(A) | 37 | 43 | 44 | 44 |
| Размеры и масса: | |||||
| Ширина | мм | 600 | |||
| Глубина | мм | 620 | |||
| Высота | мм | 1500 | |||
| Требуемая высота потолка | мм | 1670 | |||
| Вес укомплектованного теплового насоса | кг | 155 | 160 | 170 | 175 |
| Вес только компрессорного модуля | кг | 108 | 112 | 120 | 130 |

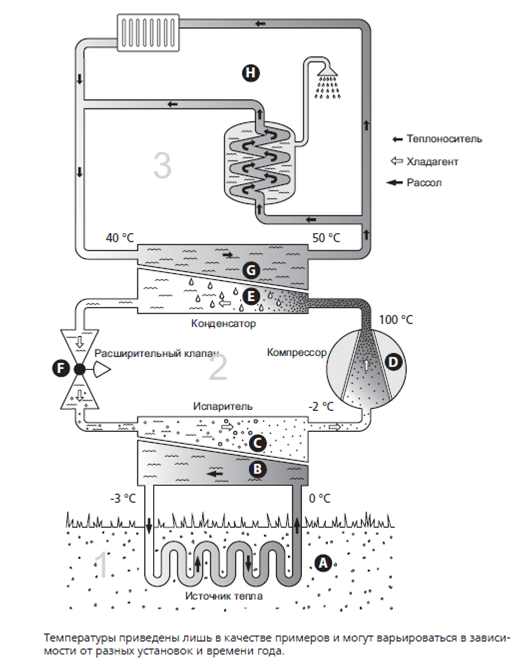

Как работает геотермальная система отопления и ГВС
Тепловой насос для обогрева здания использует солнечную энергию, накопленную в грунте, скважине или воде. Преобразование накопленной в природе энергии в отопление здания осуществляется в трех разных контурах. В контуре рассола (1) свободная тепловая энергия отбирается из окружающей среды и транспортируется к тепловому насосу. В контуре хладагента(2) тепловой насос преобразует низкую температуру отобранной тепловой энергии в высокую температуру. В контуре теплоносителя (3) тепло распределяется по всему дому.
Контур рассола:
А. В земляном коллекторе антифриз (рассол) циркулирует от теплового насоса к источнику тепла (земле/горной породе/водоему). Энергия из источника тепла накапливается для нагревания рассола на несколько градусов, приблизительно от –3°C до 0°C.
B. Затем коллектор направляет рассол к испарителю теплового насоса. Здесь рассол отдает тепловую энергию, и температура снижается на несколько градусов. Потом жидкость возвращается к источнику тепла для повторного отбора энергии.
Контур хладагента:
С. В замкнутой системе теплового насоса циркулирует другая жидкость — хладагент, который также проходит через испаритель. Хладагент имеет очень низкую температуру кипения. В испарителе хладагент отбирает тепловую энергию от рассола и начинает кипеть.
D. Образовавшийся в процессе кипения газ направляется в компрессор с электрическим приводом. При сжатии газа, давление повышается, и температура газа значительно возрастает — от 5°C до прибл. 100 °C.
E. Из компрессора газ нагнетается в теплообменник (конденсатор), где он отдает тепловую энергию системе отопления и ГВС дома. После этого газ охлаждается и снова конденсируется в жидкость.
F. Поскольку давление остается высоким, хладагент проходит через расширительный клапан, где давление падает настолько, что температура хладагента возвращается к первоначальному значению. Хладагент завершил полный цикл. Он снова направляется в испаритель, и процесс повторяется.
Контур теплоносителя:
G. Тепловая энергия, выделяемая хладагентом в конденсаторе, отбирается секцией бойлера теплового насоса.
H. Теплоноситель циркулирует в замкнутой системе и переносит тепловую энергию нагретой воды в водонагреватель и радиаторы/ систему «теплый пол» дома.
